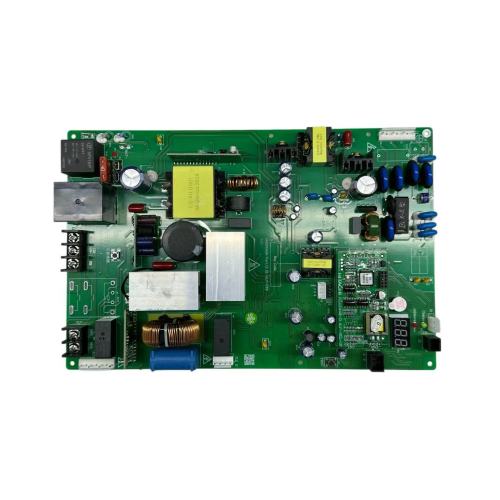

Placa de control de potencia de alto voltaje PCBA

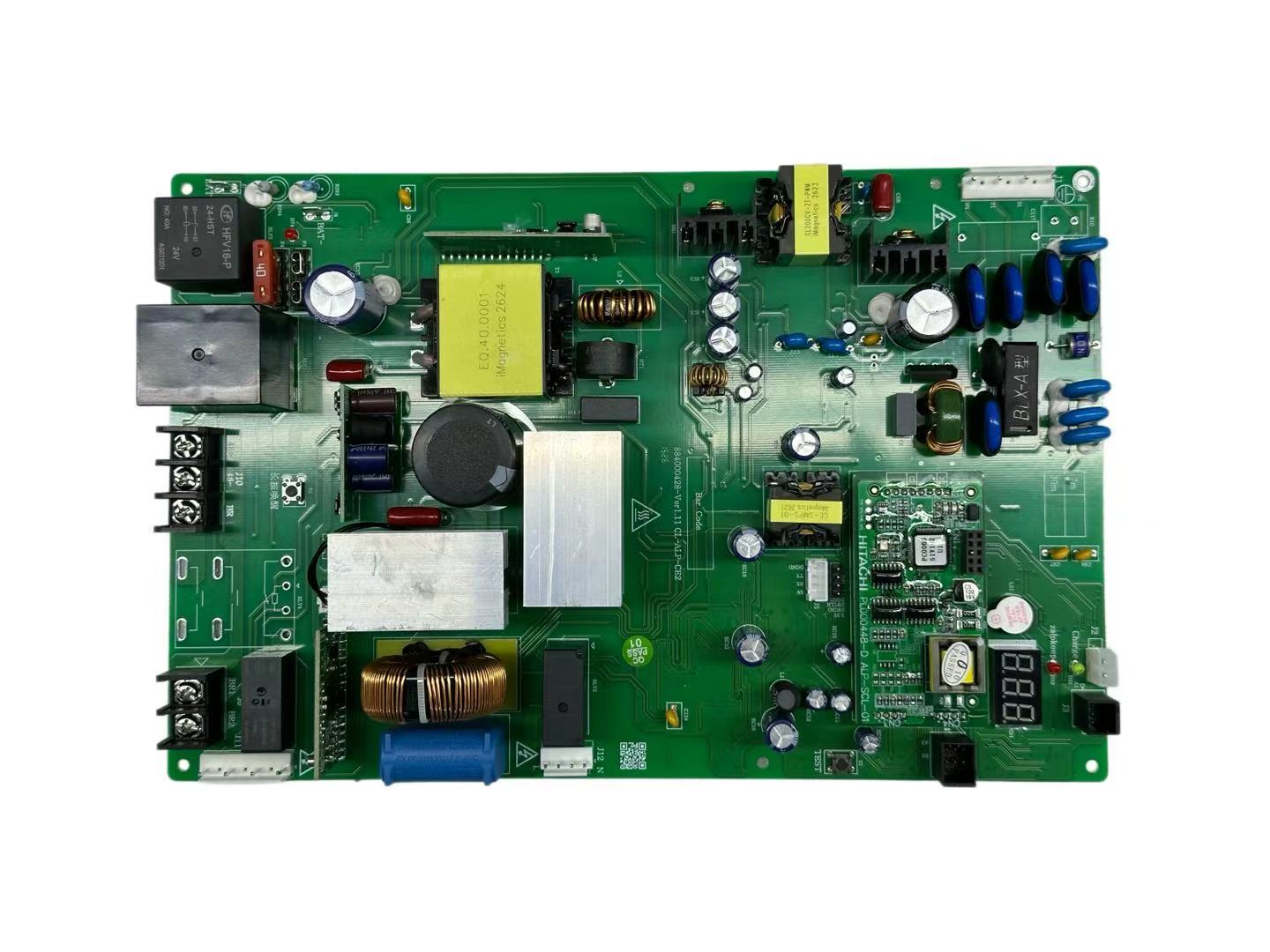

Esta placa de control de energía de alto voltaje PCBA está diseñada como una solución integrada de control y energía para equipos industriales que necesitan conversión de energía de CA, conmutación de carga, control del sistema e indicación de estado local en una sola placa de circuito. La placa combina circuitos de alimentación de alto voltaje con secciones de control y visualización. Esto elimina la necesidad de múltiples módulos de control separados dentro del equipo.

La sección de potencia lleva componentes magnéticos grandes, condensadores electrolíticos, inductores de modo común, relés de potencia, condensadores de seguridad, disipadores de calor y otros componentes de potencia para conversión, filtrado, regulación y control de carga de energía. Múltiples terminales de alta corriente y conectores de cable a placa proporcionan conexiones para entrada de energía, cargas controladas y dispositivos periféricos. La sección de control integrada maneja la lógica del sistema y se comunica con la sección de pantalla digital integrada para indicar el estado del equipo.

La fabricación de este tipo de tablero de control de alto voltaje necesita procesos de ensamblaje SMT y DIP coordinados. Los circuitos integrados, resistencias, condensadores y componentes de señal de montaje en superficie pasan por una producción SMT automatizada, mientras que los transformadores, relés, condensadores electrolíticos grandes, componentes magnéticos, terminales y otros componentes de orificio pasante necesitan procesos de inserción y soldadura dedicados. El control adecuado del proceso es más importante para componentes grandes y secciones de potencia donde la estabilidad mecánica y la consistencia de las uniones de soldadura dan forma a la confiabilidad a largo plazo.

La capacidad de ensamblaje a través de orificios admite diferentes tamaños de componentes, configuraciones de cables, disposiciones de conectores y diseños de PCBA de tecnología mixta. Para aplicaciones de energía, los requisitos de ensamblaje, como la ubicación de los componentes, la calidad de la soldadura, el espaciado del aislamiento, las estructuras de disipación de calor y el refuerzo mecánico, siguen los dibujos y las especificaciones de fabricación del cliente.

Como PCB de control de energía integrada, la placa combina conversión de energía AC-DC, conmutación de relés, control del sistema, indicación de estado digital y conectividad periférica en una sola plataforma. La personalización cubre la fabricación de PCB, el abastecimiento de componentes, el ensamblaje SMT, el ensamblaje DIP, la programación, la inspección y las pruebas funcionales según los requisitos del proyecto. Los procesos de fabricación sin plomo y sin halógenos también se aplican en toda la producción. La PCBA se adapta a maquinaria industrial, equipos eléctricos, sistemas automatizados, equipos eléctricos comerciales y otras aplicaciones que necesitan conversión de energía y control de equipos centralizados.
