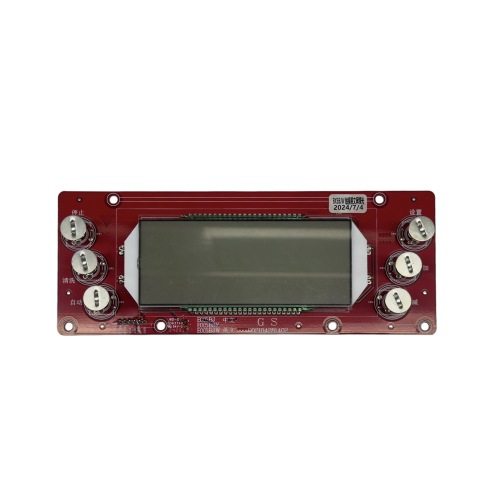

Panel de visualización LCD HMI PCBA

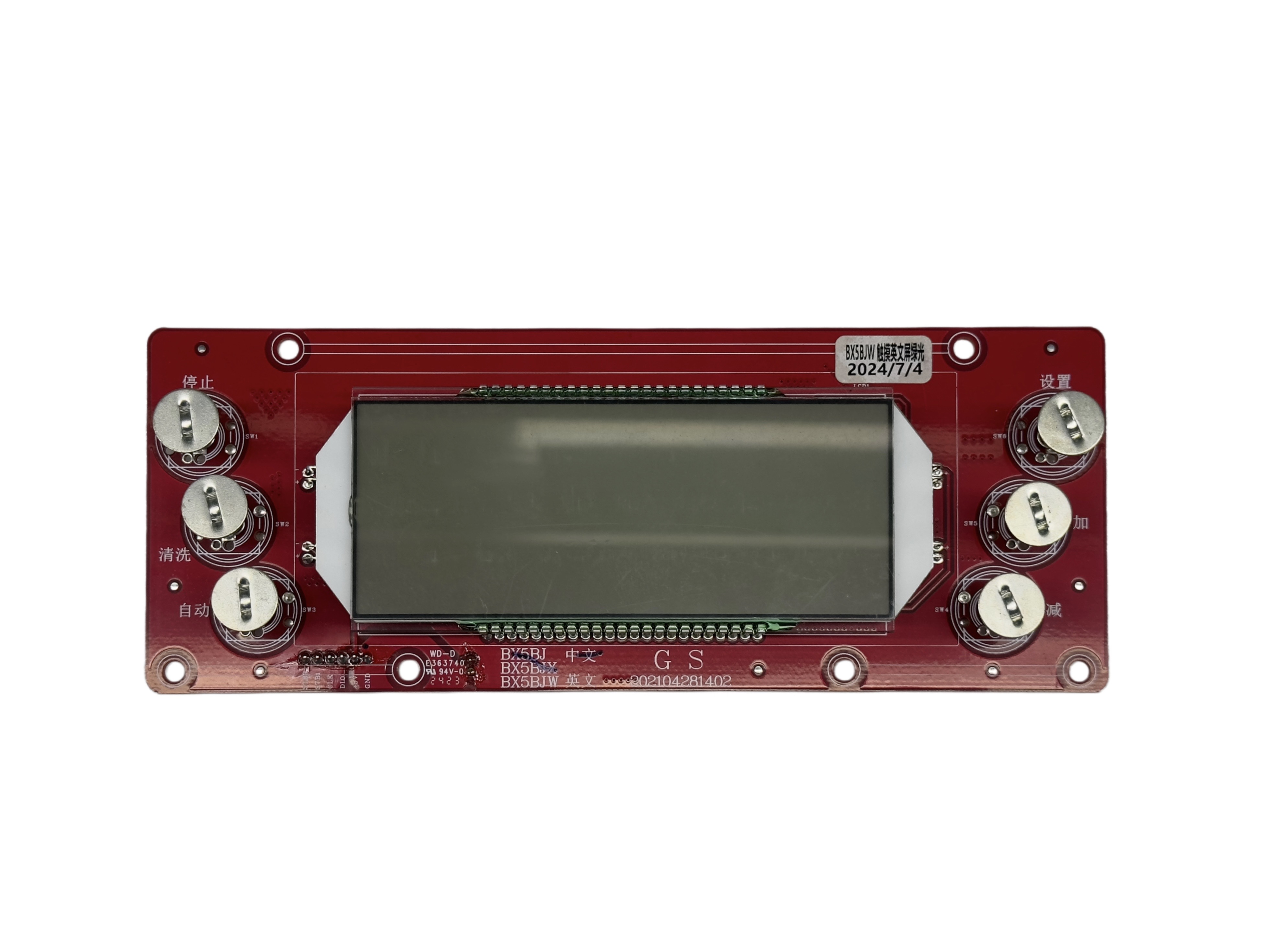

Este panel de visualización LCD HMI PCBA sirve como interfaz hombre-máquina de panel frontal para equipos que muestran el estado en una pantalla y aceptan entradas directas del usuario. La larga placa rectangular FR-4 lleva una máscara de soldadura roja y sostiene un gran módulo LCD en el centro. Seis posiciones de control del usuario se encuentran simétricamente a ambos lados del módulo. Las marcas de funciones visibles dicen Parar, Limpiar, Automático, Configuración, Aumentar y Disminuir, para que los operadores puedan acceder a las funciones comunes del equipo directamente desde el panel de visualización.

Esta placa adopta un proceso híbrido de ensamblaje SMT y ensamblaje DIP. La sección LCD ofrece una gran área de visualización para información operativa y visualización de parámetros. Los controles circundantes manejan la selección de funciones y el ajuste de valores. Las marcas de PCB etiquetan las versiones de visualización en chino e inglés. Esas marcas muestran que la arquitectura del panel se adapta a diferentes configuraciones de interfaz de usuario. Múltiples orificios de montaje se encuentran alrededor del tablero para soportar la instalación mecánica dentro de un gabinete de equipo o estructura de panel frontal.

Para una placa de visualización HMI de este tipo, el diseño y la disposición de la PCB deben integrar la posición de la pantalla LCD, las ubicaciones de control, los puntos de montaje, las conexiones eléctricas y el espacio disponible en el gabinete en un solo plano. Un servicio de diseño de PCB personalizado puede ajustar el contorno de la placa, la apertura de la pantalla, la posición de la interfaz, la disposición del control y la ubicación de los orificios de montaje para adaptarse a la estructura mecánica de diferentes equipos. Una cuidadosa planificación del diseño también mantiene una clara separación entre el área de visualización central y los circuitos de control del usuario circundantes.

El panel de visualización LCD no es un controlador principal independiente. Funciona como una interfaz interactiva vinculada al sistema de control del equipo. La configuración de la pantalla, las dimensiones del panel, las funciones de control, la disposición de la interfaz y la versión del idioma se pueden adaptar a los requisitos específicos de HMI. Esto hace que la placa sea adecuada para equipos industriales y comerciales que necesitan un panel de control visual integrado.
