Placa de circuito impreso larga y flexible

La placa de circuito impreso larga y flexible está diseñada para sistemas electrónicos compactos que necesitan conexiones eléctricas confiables a largas distancias y al mismo tiempo mantienen una estructura delgada, liviana y flexible. La placa utiliza un sustrato flexible a base de poliimida y presenta una configuración de tira larga con múltiples trazas conductoras paralelas, distribuidas a través de orificios, almohadillas de conexión y áreas de contacto de terminales para la transmisión de señales multicanal.

A diferencia de las placas de circuito FR-4 rígidas convencionales, este diseño de PCB flexible se adapta al espacio de instalación interno limitado y a rutas de enrutamiento no lineales, lo que reduce la necesidad de múltiples placas rígidas, conectores y mazos de cables convencionales. Su estructura alargada se adapta a módulos electrónicos ubicados en diferentes ubicaciones dentro del equipo mientras mantiene un diseño de interconexión eléctrica organizado.

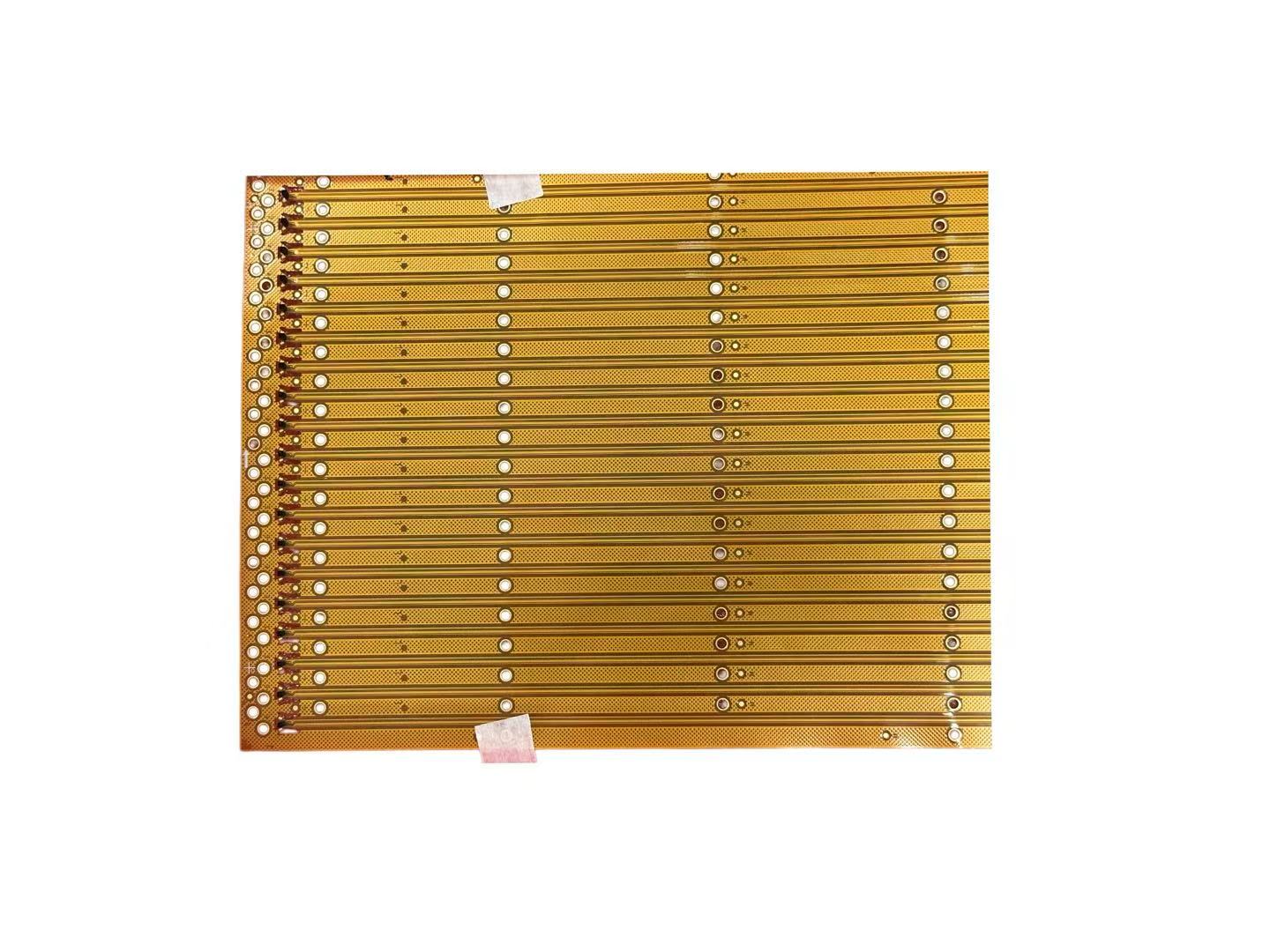

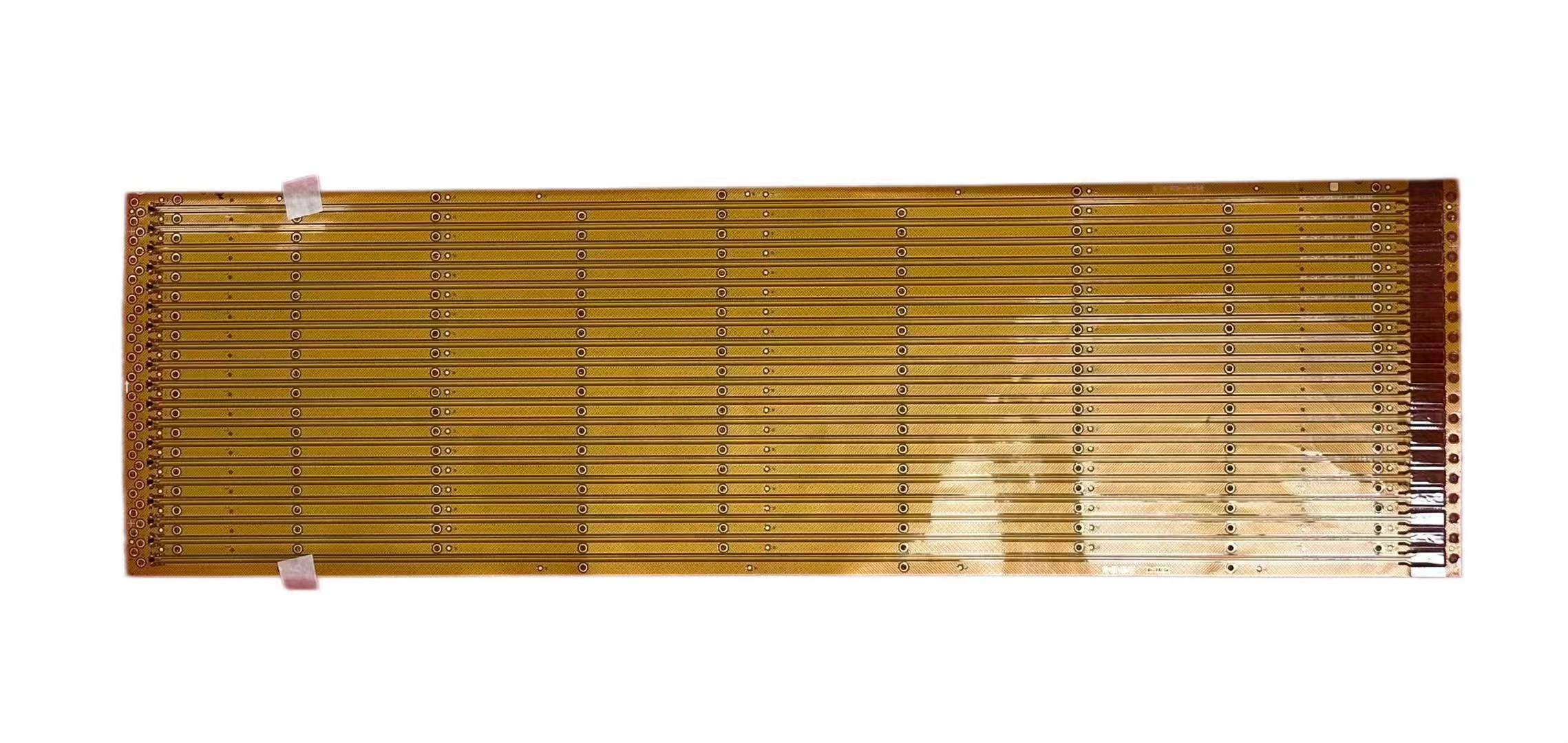

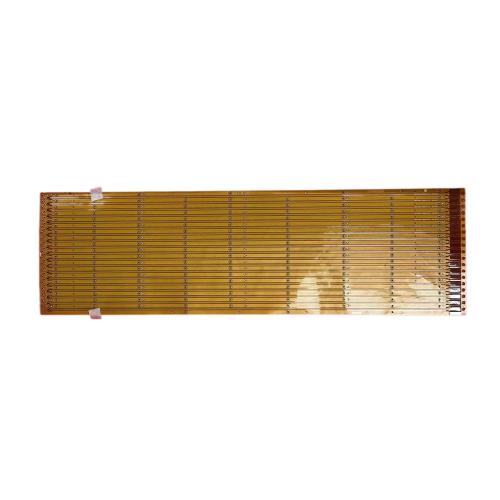

La placa de circuito contiene numerosas trazas paralelas a lo largo de su longitud, junto con orificios chapados y puntos de conexión espaciados uniformemente. Un extremo tiene un área de contacto expuesta para interfaz eléctrica, y las almohadillas adicionales y las posiciones de los orificios pasantes brindan flexibilidad para requisitos de conexión personalizados. Como placa de circuito FPC, su construcción delgada simplifica el cableado interno donde el espacio, el peso y la flexibilidad de instalación son importantes.

Este producto también muestra el servicio de diseño de PCB y la capacidad de fabricación de circuitos flexibles para dimensiones de placa no estándar. Siguiendo los dibujos del cliente y los requisitos eléctricos, el servicio de diseño de PCB personalizado admite dimensiones de FPC, diseños de trazas, configuraciones de almohadillas, áreas de conectores, orificios de montaje y otras características estructurales personalizados. El servicio de diseño de PCB de una y dos caras también admite soluciones de circuitos flexibles basadas en la arquitectura de circuito requerida.

La PCB larga y flexible se adapta a equipos industriales, sistemas de visualización, paneles de control, módulos electrónicos, sistemas de iluminación, sensores y otras aplicaciones que necesitan transferencia de señales multicanal entre componentes separados. La fabricación personalizada sigue archivos, dibujos, muestras y requisitos mecánicos específicos de la aplicación de Gerber.
