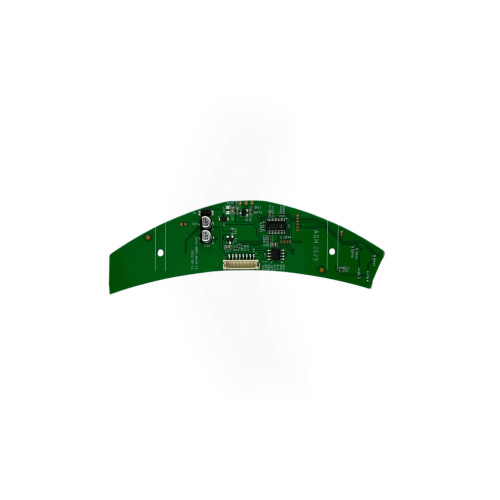

Tablero de control PCBA con forma personalizada

La placa de control PCBA con forma personalizada está diseñada para equipos electrónicos donde la placa de circuito debe caber en un espacio de instalación restringido o no estándar. Su perfil curvo FR-4 se diferencia de una PCB rectangular convencional y se adapta a la estructura mecánica del producto terminado. El diseño de una sola capa de PCB y las configuraciones de doble cara pueden seguir las dimensiones del gabinete, las posiciones de montaje, las ubicaciones de los conectores y los requisitos del circuito, con el contorno de la placa dibujado para que coincida con la carcasa. Esta placa se adapta a componentes electrónicos compactos hechos a medida.

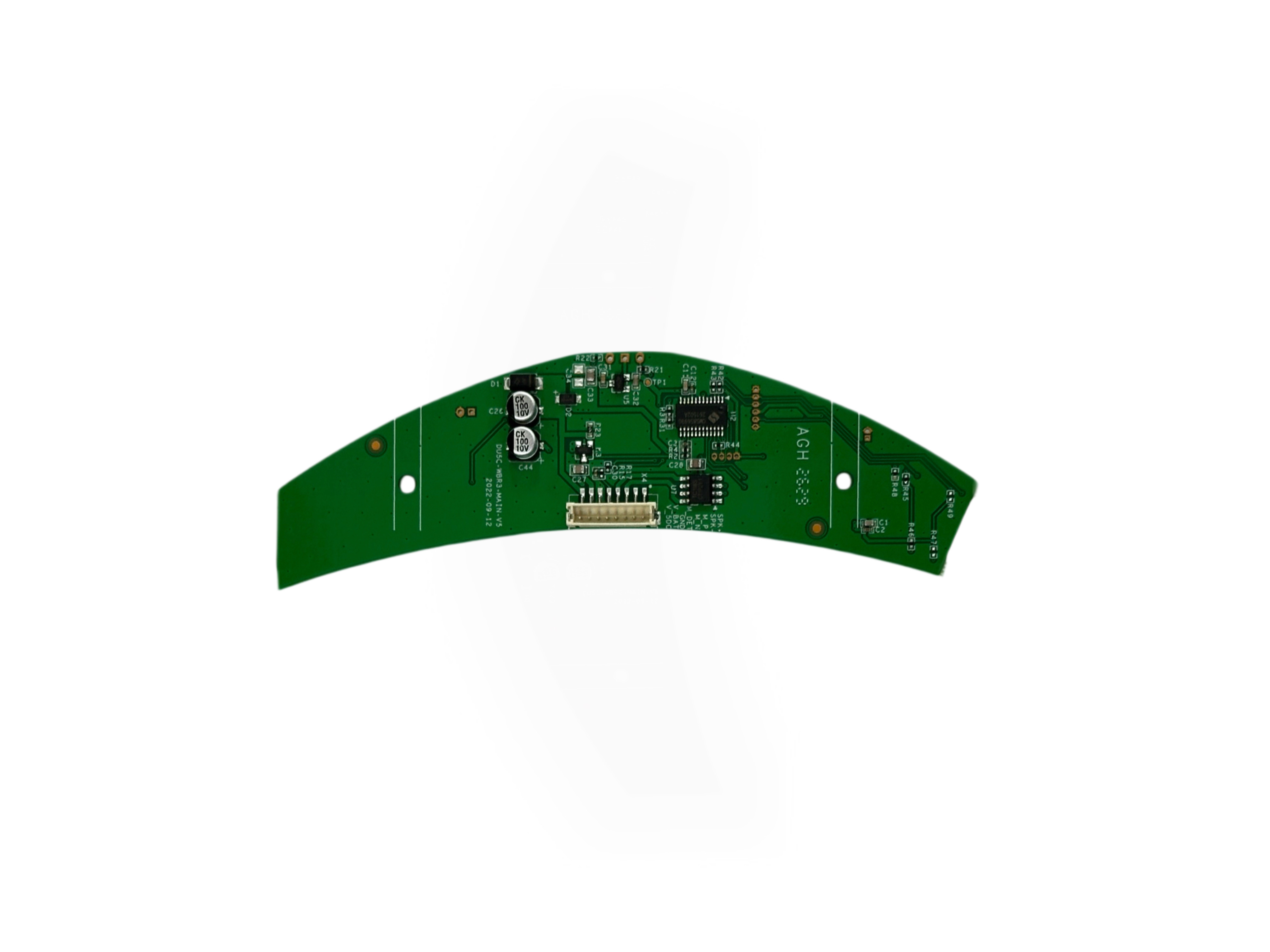

El lado del componente visible lleva un CI de control principal, que admite circuitos integrados, resistencias, condensadores, condensadores electrolíticos y otros componentes relacionados con la señal. Un conector horizontal de cable a placa conecta la placa a un controlador principal o un módulo periférico. Varios orificios de montaje y posicionamiento se encuentran en el contorno del tablero. Dependiendo del diseño final del sistema, el circuito admite detección de botones o señales externas, procesamiento lógico básico y transferencia de señales entre el hardware periférico y el sistema de control principal.

Los productos con espacio interno limitado necesitan un diseño de PCB personalizado que haga más que organizar los componentes electrónicos. El contorno de la placa, los bordes curvos, los orificios de montaje, la orientación del conector, la altura del componente y el espacio de montaje disponible deben coincidir con el diseño mecánico. Esto permite que el diseño de PCB personalizado siga el gabinete en lugar de forzar la estructura del producto a adoptar una PCB rectangular estándar. Los componentes SMT forman los circuitos principales de control y señal en la placa. El ensamblaje del conector sigue el diseño de la interfaz.

La fabricación de este tablero no estándar requiere especial atención a la consistencia dimensional y al ajuste mecánico. Los bordes curvos, las ubicaciones de los orificios de montaje y la alineación del conector deben permanecer dentro de las tolerancias requeridas para que la placa ensamblada quede en la posición correcta durante la instalación final. Para proyectos de diseño de PCB de una o dos caras, el equipo compara los datos de PCB con los dibujos mecánicos del cliente y los requisitos de ensamblaje antes de la fabricación. Este paso de revisión detecta posibles problemas de interferencia, alineación o instalación antes de que la placa entre en la integración del producto.

La personalización puede extenderse desde el propio circuito hasta la forma física de la PCB. La curvatura de la placa, las dimensiones generales, los puntos de montaje, las posiciones de los conectores, la disposición de los componentes y las interfaces de control se adaptan a diferentes carcasas y estructuras de equipos. Esto adapta la PCBA a paneles de control, equipos inteligentes compactos y otros productos electrónicos personalizados donde la PCB debe seguir el espacio mecánico disponible. El soporte OEM y ODM cubre el desarrollo de aplicaciones específicas para proyectos de clientes. Se aplican procesos sin plomo y sin halógenos en toda la producción.
