Controlador de potencia del inversor de alto voltaje PCBA

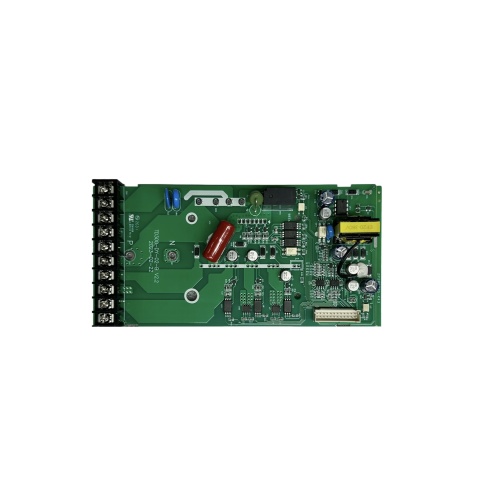

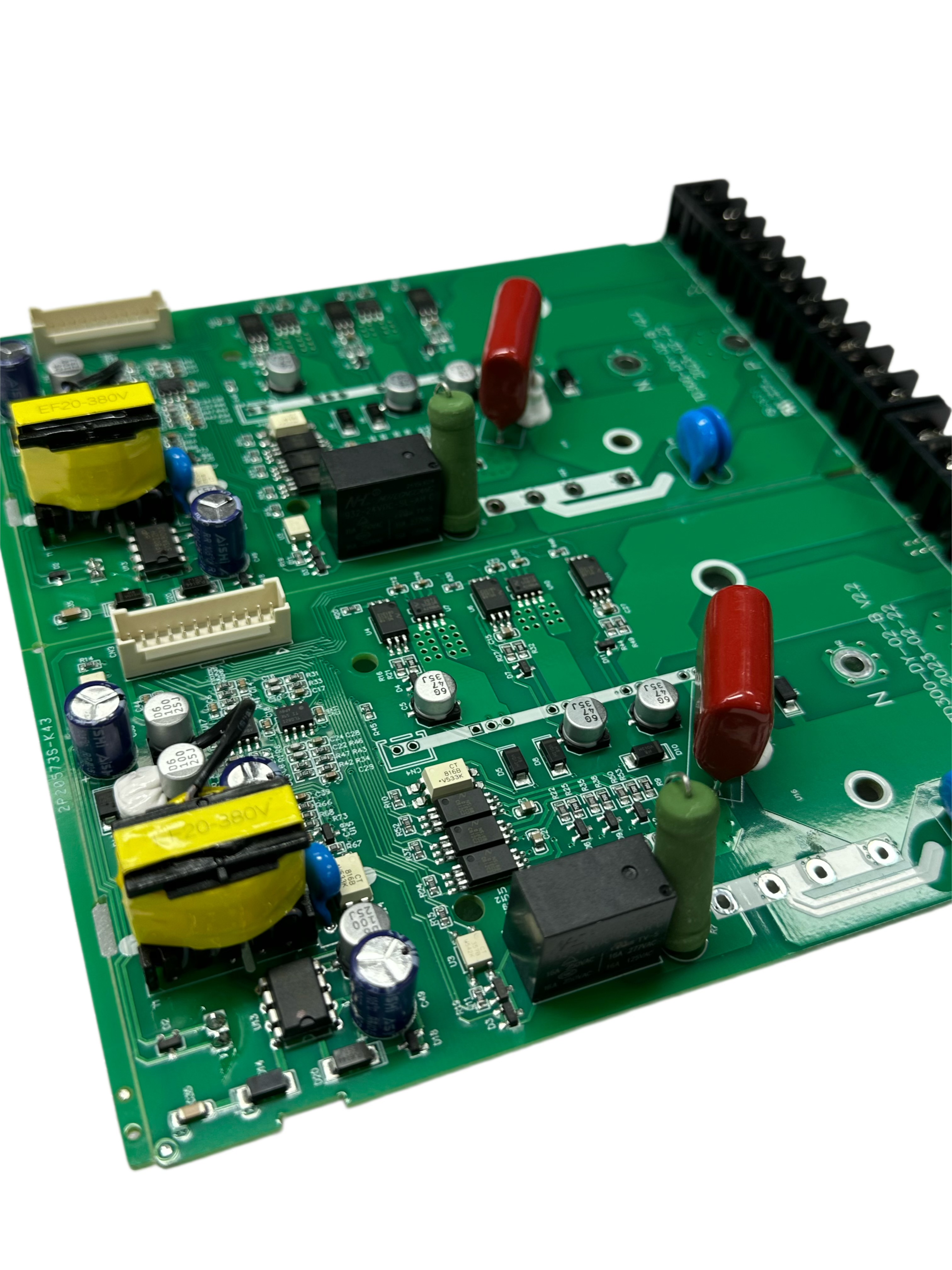

La PCBA utiliza un sustrato FR-4 con una máscara de soldadura verde y una estructura de placa rectangular. El lado visible lleva componentes SMD y componentes de potencia de orificio pasante de gran tamaño. La placa contiene transformadores de impulsos, relés de potencia, condensadores de película, condensadores electrolíticos, resistencias de potencia, dispositivos semiconductores, componentes de aislamiento y circuitos de control. Un bloque de terminales de tornillo de posiciones múltiples proporciona conexiones para cableado de alta corriente o alto voltaje, y los conectores de la placa admiten la comunicación con otras secciones de control del equipo.

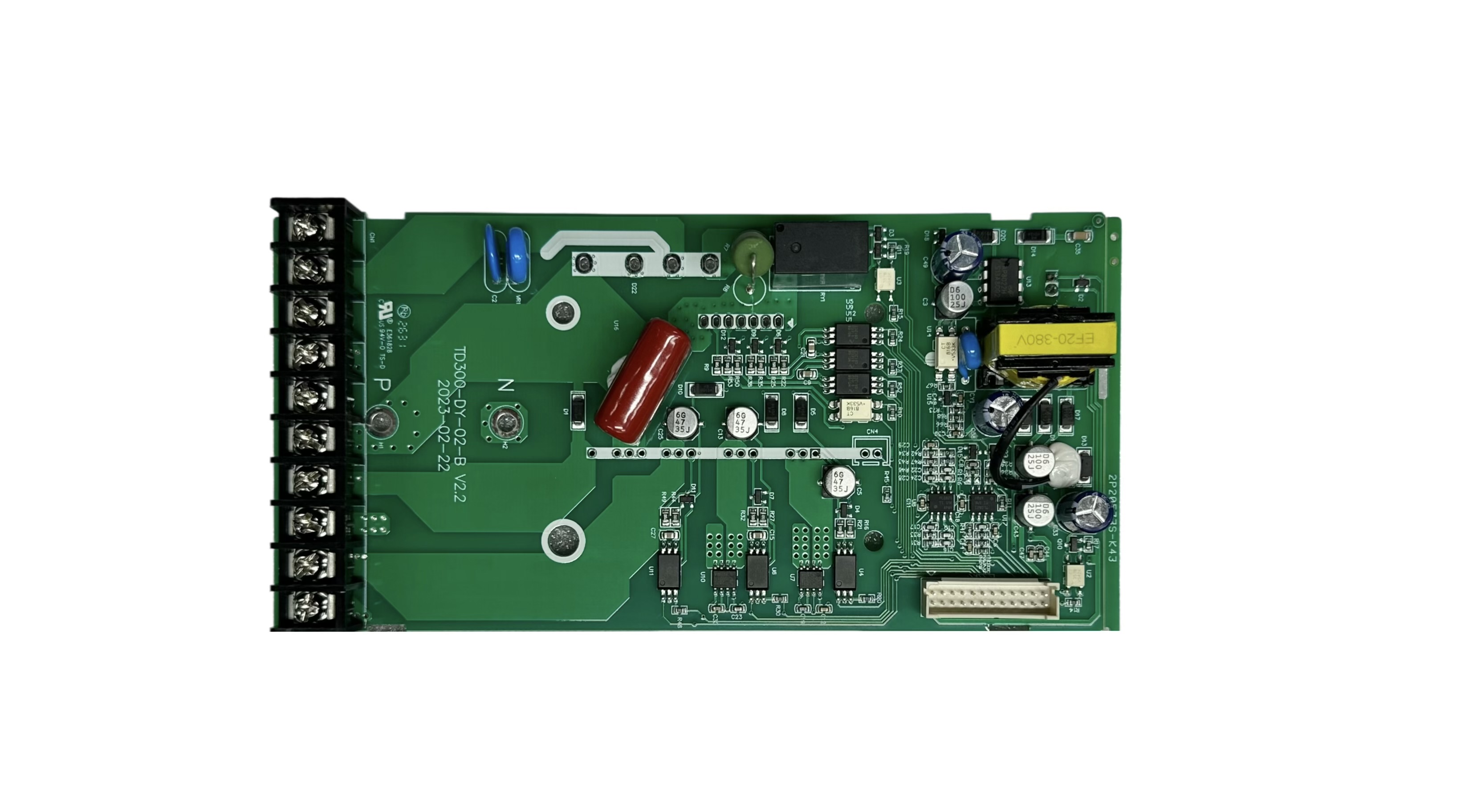

La sección de alto voltaje utiliza pistas de PCB anchas y áreas de componentes separadas para la transmisión de energía. Las marcas visibles P y N muestran áreas de conexión de energía dedicadas en el diseño del circuito. Varias posiciones de montaje también reservan espacio para dispositivos relacionados con la energía según el diseño final del inversor.

La fabricación une el montaje en superficie con el montaje DIP. Los componentes pequeños de control, aislamiento y controlador se montan mediante procesos SMT, mientras que los transformadores, relés, condensadores grandes, resistencias de potencia y bloques de terminales requieren un ensamblaje de PCB con orificio pasante. Esta estructura de ensamblaje mixto SMT y THT se adapta a la electrónica de potencia industrial, donde los circuitos de control compactos y los componentes de potencia más grandes deben operar en la misma placa.

La PCBA puede servir como sección de potencia y controlador dentro de convertidores de frecuencia industriales y equipos inversores. Según el diseño eléctrico del cliente, puede admitir conversión de energía de alto voltaje, conducción de señales aisladas, generación de energía auxiliar, conmutación de relés y conexión a la etapa de potencia del inversor. El voltaje de entrada real, las características de salida, los parámetros de conmutación y las funciones de protección siguen las especificaciones del circuito del cliente.

El servicio de fabricación cubre la fabricación de PCB, el abastecimiento de componentes, el ensamblaje SMT, el ensamblaje DIP, la soldadura por orificios pasantes, la programación cuando sea necesario, la inspección visual y las pruebas funcionales. Las dimensiones de la PCB, la configuración de terminales, las especificaciones del transformador, la selección de relés, el diseño del dispositivo de alimentación y la disposición de la interfaz también pueden seguir las especificaciones del cliente para diferentes aplicaciones de inversores. Durante toda la producción se llevan a cabo procesos de fabricación sin plomo ni halógenos.
