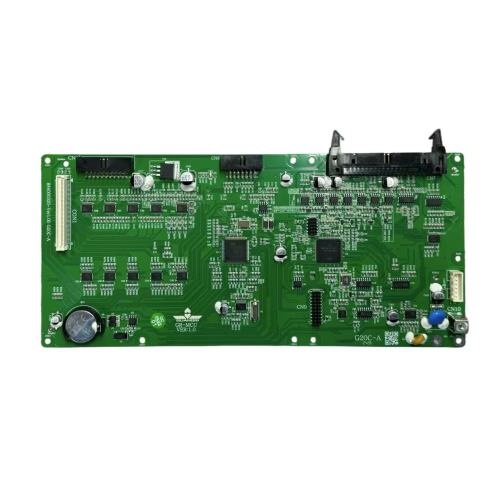

Tablero de control principal industrial PCBA

La placa de control principal industrial PCBA es una plataforma de control de alta densidad para la gestión centralizada de equipos, procesamiento de señales multicanal, interfaz periférica e intercambio de datos a nivel de sistema. La placa se asienta sobre una PCB FR-4 con piezas montadas en ambos lados. Lleva una MCU principal, múltiples circuitos integrados de control y controlador, una batería de respaldo RTC, circuitos de protección de interfaz, piezas de acondicionamiento de energía y numerosos conectores con un alto número de pines dentro de una PCB industrial rectangular.

La sección de control principal brinda procesamiento lógico centralizado para los equipos conectados, mientras que múltiples circuitos periféricos manejan la adquisición de señales, el control de salida y la comunicación entre diferentes módulos funcionales. Un circuito RTC integrado con una batería de respaldo proporciona una función de reloj en tiempo real para retención de tiempo, programación, grabación de eventos u operación de equipos dependiente del tiempo. Múltiples circuitos de interfaz y controlador se encuentran en todos los ámbitos para admitir sensores externos, actuadores, placas secundarias y otros periféricos del sistema.

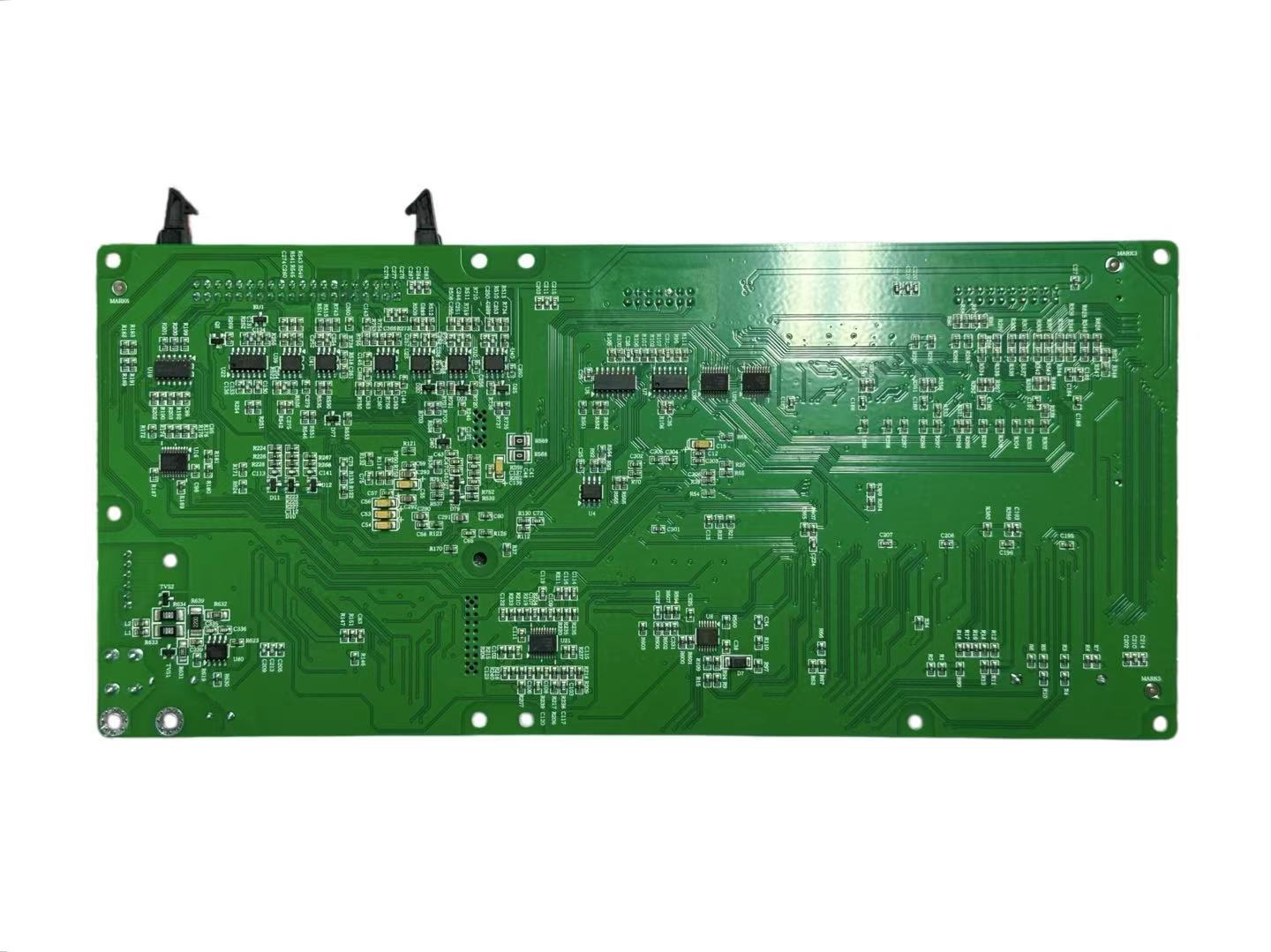

PCBA presenta un enrutamiento denso y amplias interconexiones entre controladores, circuitos periféricos e interfaces con un alto número de pines. Es adecuado para el ensamblaje de PCB multicapa, donde surgen problemas de densidad de enrutamiento de señal y de integración funcional. Las piezas se instalan a ambos lados de la placa. Esto permite conectar más funciones electrónicas sin aumentar significativamente el espacio total de la PCB.

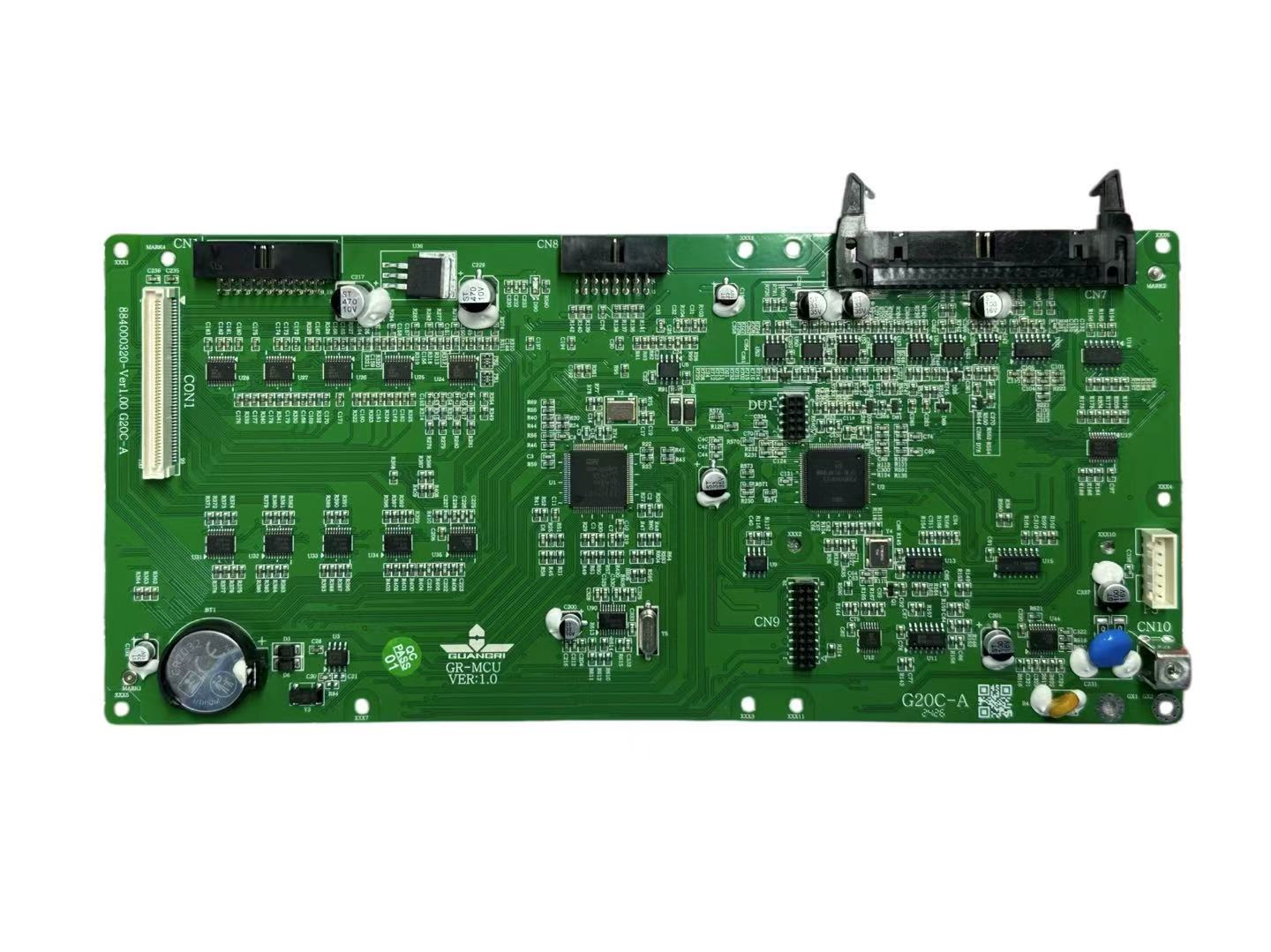

La placa combina piezas SMT de alta densidad con varios conectores para aplicaciones específicas, incluido un conector FPC grande, conectores de placa multipin, cabezales de caja e interfaces de alimentación. Las posiciones de los conectores marcadas CON1 y CN1–CN10 proporcionan múltiples puntos de conexión para la integración del sistema. Esto permite que el tablero de control principal se comunique con diferentes módulos de equipos a través de una construcción centralizada.

Diseñada para el control industrial, esta placa controladora industrial admite procesamiento lógico de equipos, administración de E/S multicanal, temporización RTC, expansión periférica, acondicionamiento de señales y filtrado y protección de energía. Funciona como tablero de control principal para sistemas de automatización industrial, controladores de equipos, maquinaria inteligente y otras plataformas industriales integradas que necesitan múltiples interfaces externas.

Para proyectos personalizados, podemos proporcionar fabricación de PCB multicapa, adquisición de componentes, ensamblaje SMT, integración de componentes mediante orificios pasantes, programación, inspección y pruebas funcionales según los documentos de diseño y los requisitos de producción del cliente. Adopta procesos sin plomo ni halógenos y es adecuado para la fabricación de PCBA.
