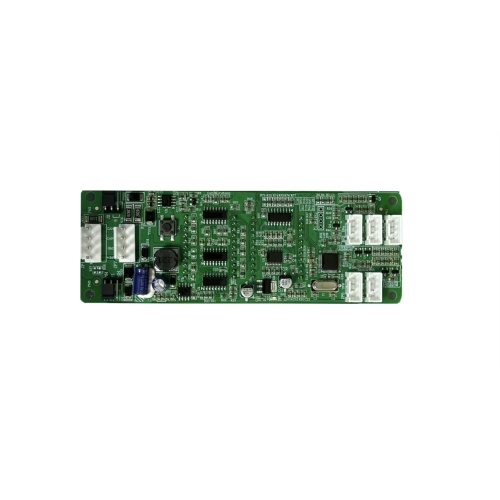

Control de pantalla LED de matriz de puntos de ascensor PCBA

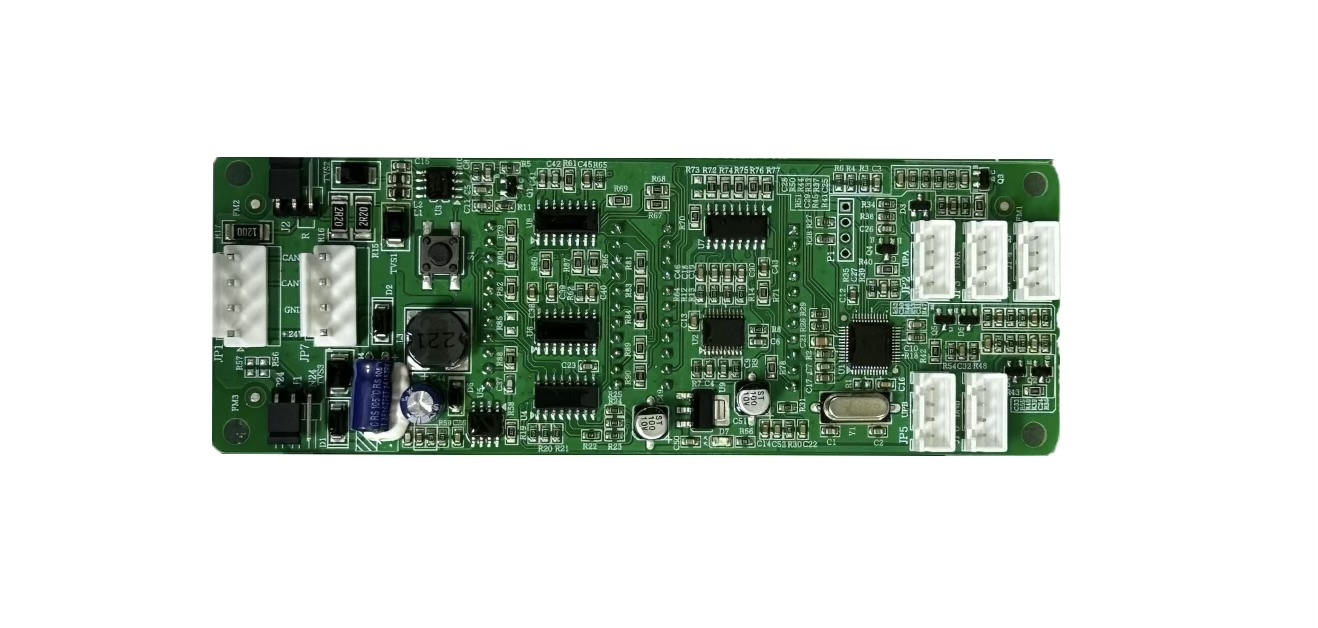

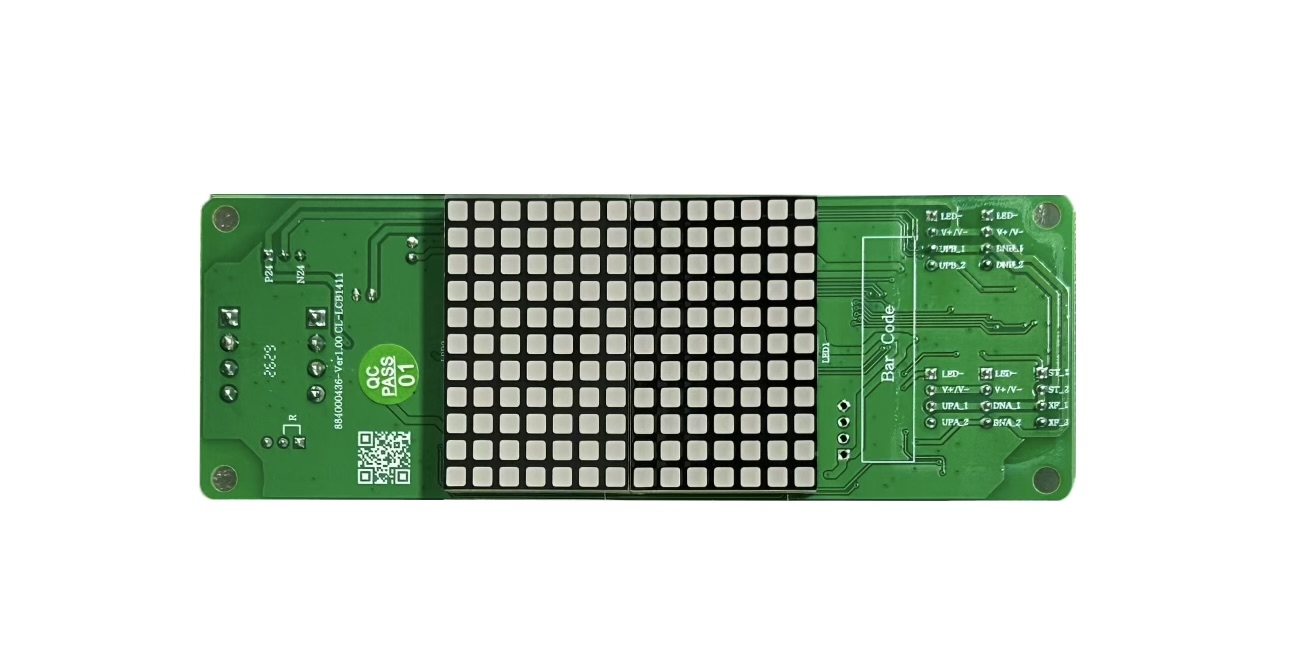

Un gran módulo LED de matriz de puntos se encuentra en el lado de la pantalla de la PCB. Esta estructura proporciona un área de visualización flexible para números, símbolos, flechas y otra información sobre el estado del ascensor. El lado de control contiene la MCU, los circuitos integrados lógicos, el oscilador de cristal, los componentes de potencia, las resistencias, los condensadores, los conectores y un interruptor táctil. Las marcas de interfaz relacionadas con CAN también aparecen en el tablero, lo que permite que la unidad de visualización se comunique con el sistema de control principal del ascensor según el diseño eléctrico final.

El circuito de control utiliza una alta densidad de componentes montados en superficie, por lo que esta placa es adecuada para ensamblaje SMT y producción automatizada de ensamblajes de montaje en superficie. El módulo de pantalla LED, los conectores y otros componentes se integran mediante procesos de ensamblaje mixto según el diseño de BOM y PCB. El servicio de ensamblaje de PCB también puede cubrir la fabricación de PCB, el abastecimiento de componentes, la colocación de SMT, la instalación de componentes a través de orificios, la soldadura, la programación, la inspección y las pruebas funcionales.

Para proyectos de visualización de ascensores, las dimensiones de la PCB, la configuración de la matriz de LED, el contenido de la pantalla, el protocolo de comunicación, la disposición de los conectores, la definición de pines y las funciones del firmware se ajustan según los requisitos del cliente. Las pruebas de producción también cubren la inspección de encendido, pruebas de comunicación, verificación de píxeles LED, verificación de la función de visualización y pruebas de interfaz según el procedimiento de prueba del cliente. La fabricación OEM y ODM está disponible mediante archivos Gerber, listas de materiales, esquemas, firmware, muestras y otra documentación técnica. Se encuentran disponibles procesos de fabricación sin plomo y sin halógenos.
