PCBA de control de controlador de potencia multicanal

PCBA de control de controlador de potencia multicanal

Obtener el último precio

Cantidad de pedido mínima:

Contactar ahora

Descripción

Atributos del producto

Embalaje y entrega

Descripción

Atributos del producto

Marca: sanjing

Origin: Porcelana

Lugar De Origen: porcelana

Product Type: Multi-Channel Power Driver Control

Solicitud: Industrial Automation / Electromechanical Equipment / Multi-Load Control Systems

Personalización: OEM / ODM Available

Embalaje y entrega

The file is encrypted. Please fill in the following information to continue accessing it

Descripción

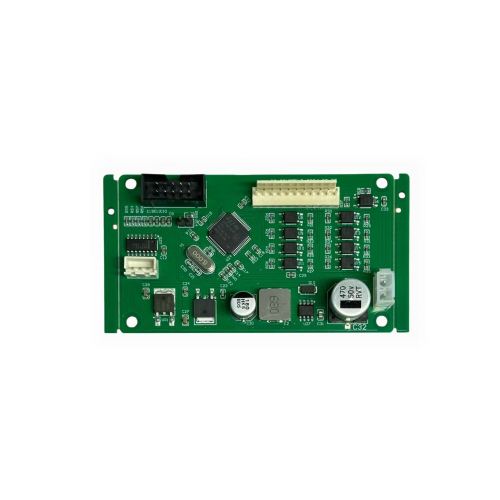

La PCBA de control de controlador de potencia multicanal es una placa de control industrial para procesamiento lógico centralizado, control de carga multicanal, conversión de energía e interfaz de señales periféricas. La placa se asienta sobre una PCB FR-4 con un diseño rectangular compacto. Combina una sección de control basada en MCU con varios circuitos de controlador de salida y piezas de administración de energía integradas. Se adapta a equipos personalizados que necesitan un control coordinado de varias cargas externas o canales funcionales.

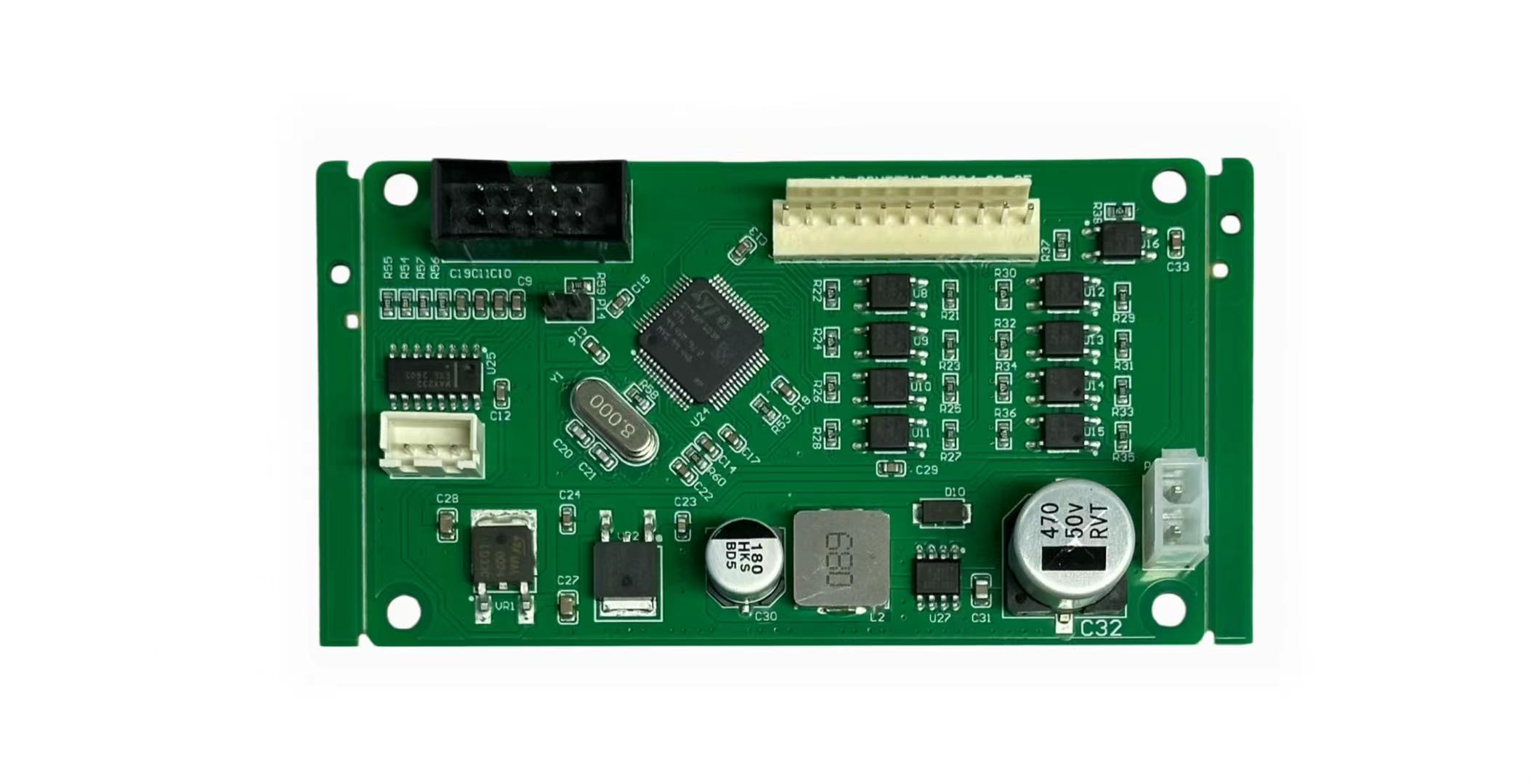

Un microcontrolador se encuentra en el centro y maneja la lógica del sistema, el procesamiento de señales y la coordinación de salida. Varios dispositivos de controlador se ubican en canales separados alrededor de la sección de control. Esto permite que la placa admita el uso de controladores multicanal donde varias cargas externas se ejecutan desde un controlador principal. Un oscilador de cristal y piezas auxiliares de acondicionamiento de señal proporcionan el circuito periférico necesario para un funcionamiento de control estable.

La sección inferior incluye piezas de administración de energía, como un inductor de potencia, un capacitor electrolítico, dispositivos semiconductores y componentes de filtrado relacionados. Esta sección proporciona conversión de energía CC-CC integrada y regulación de voltaje para los circuitos de control y controlador. Múltiples conectores de placa, incluido un encabezado de doble fila, un conector de cable a placa de múltiples clavijas, un conector de alimentación e interfaces de señal más pequeñas, conectan la PCBA al equipo externo.

Esta placa se ensambla principalmente mediante el proceso SMT. La MCU, los circuitos integrados de controladores, los dispositivos de administración de energía, las resistencias, los condensadores y otras piezas compactas pasan por tecnología de montaje en superficie. El diseño utiliza conectores de orificio pasante donde se requiere resistencia mecánica y cableado externo. Esta estructura híbrida equilibra el ensamblaje de alta densidad con interfaces de dispositivos confiables.

Como plataforma de control personalizable, PCBA sirve para equipos de automatización industrial, sistemas electromecánicos, controladores de cargas múltiples y otros dispositivos integrados que necesitan control de salida de energía y operación periférica coordinada. La capacidad de ensamblaje de PCB SMT admite la fabricación de PCB, el abastecimiento de componentes, la producción SMT, la integración de componentes de orificio pasante, la programación, la inspección y las pruebas funcionales basadas en los archivos de diseño del cliente y los requisitos de la aplicación. En toda la producción se aplican procesos sin plomo ni halógenos.
