PCBA de control principal inalámbrico de IoT

PCBA de control principal inalámbrico de IoT

Obtener el último precio

Cantidad de pedido mínima:

Contactar ahora

Descripción

Atributos del producto

Embalaje y entrega

Descripción

Atributos del producto

Marca: sanjing

Origin: Porcelana

Lugar De Origen: porcelana

Tipo De Producto: Control principal inalámbrico de IoT

Solicitud: Smart Lock Systems / Access Control Devices / IoT Security Equipment

Personalización: OEM / ODM Available

Embalaje y entrega

The file is encrypted. Please fill in the following information to continue accessing it

Descripción

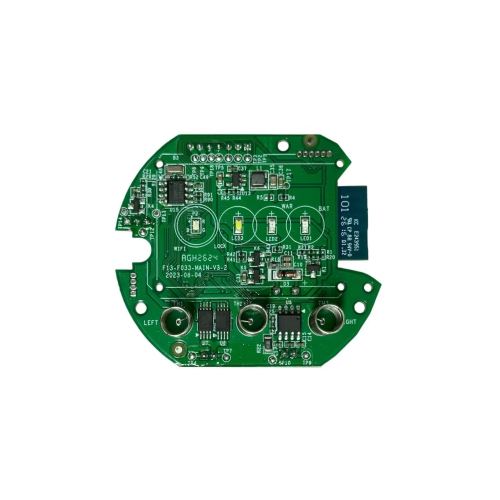

La PCBA de control principal inalámbrico de IoT es un tablero de control compacto de doble cara para dispositivos de seguridad conectados, sistemas de bloqueo inteligentes y otros equipos de IoT alimentados por baterías. La placa se centra en un módulo de comunicación inalámbrica WBR3 integrado y una arquitectura de control MCU. Integra conectividad inalámbrica, control de dispositivos, indicación de estado, funciones de alarma, administración de baterías y circuitos de control de motores en un diseño de PCB compacto e irregular.

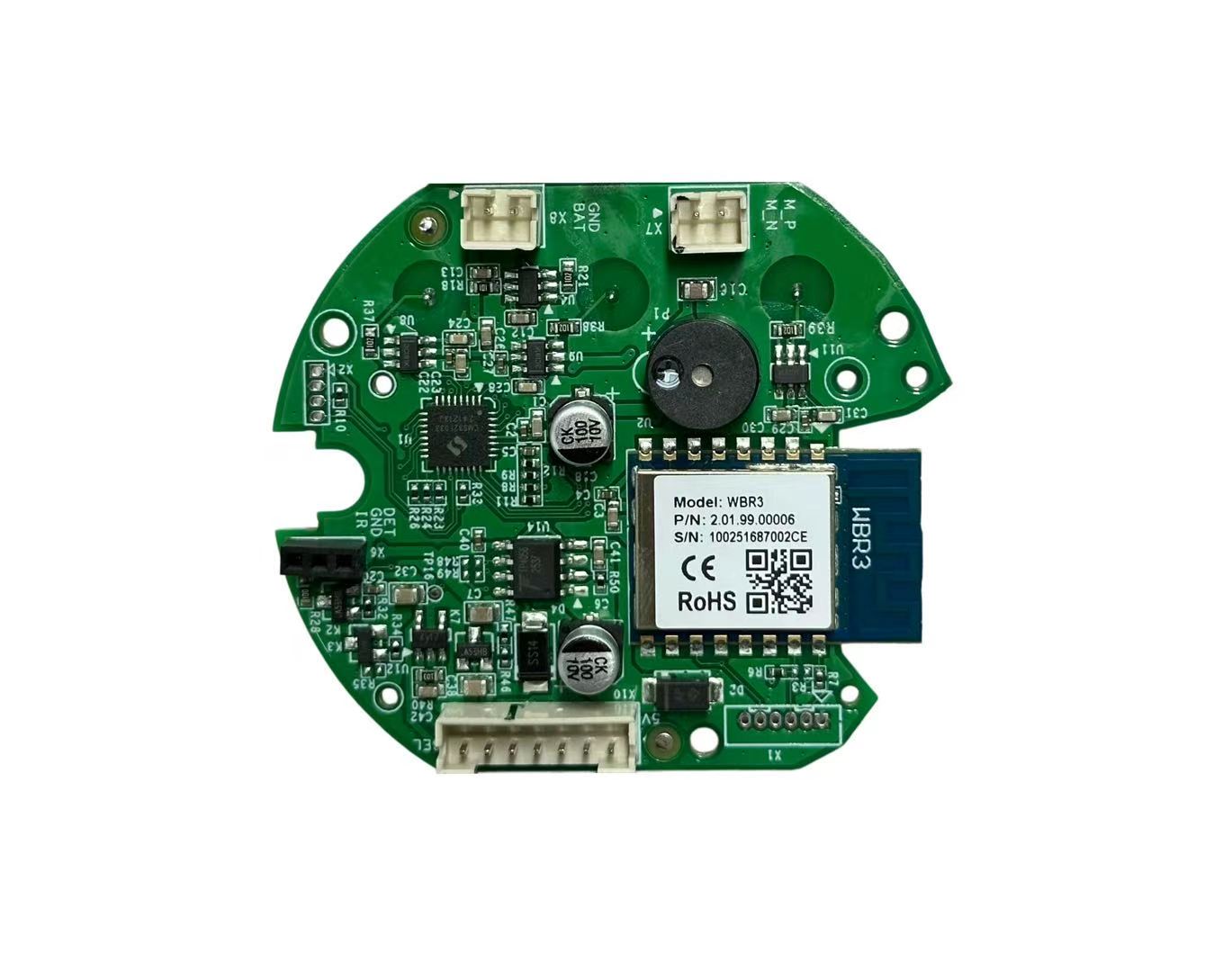

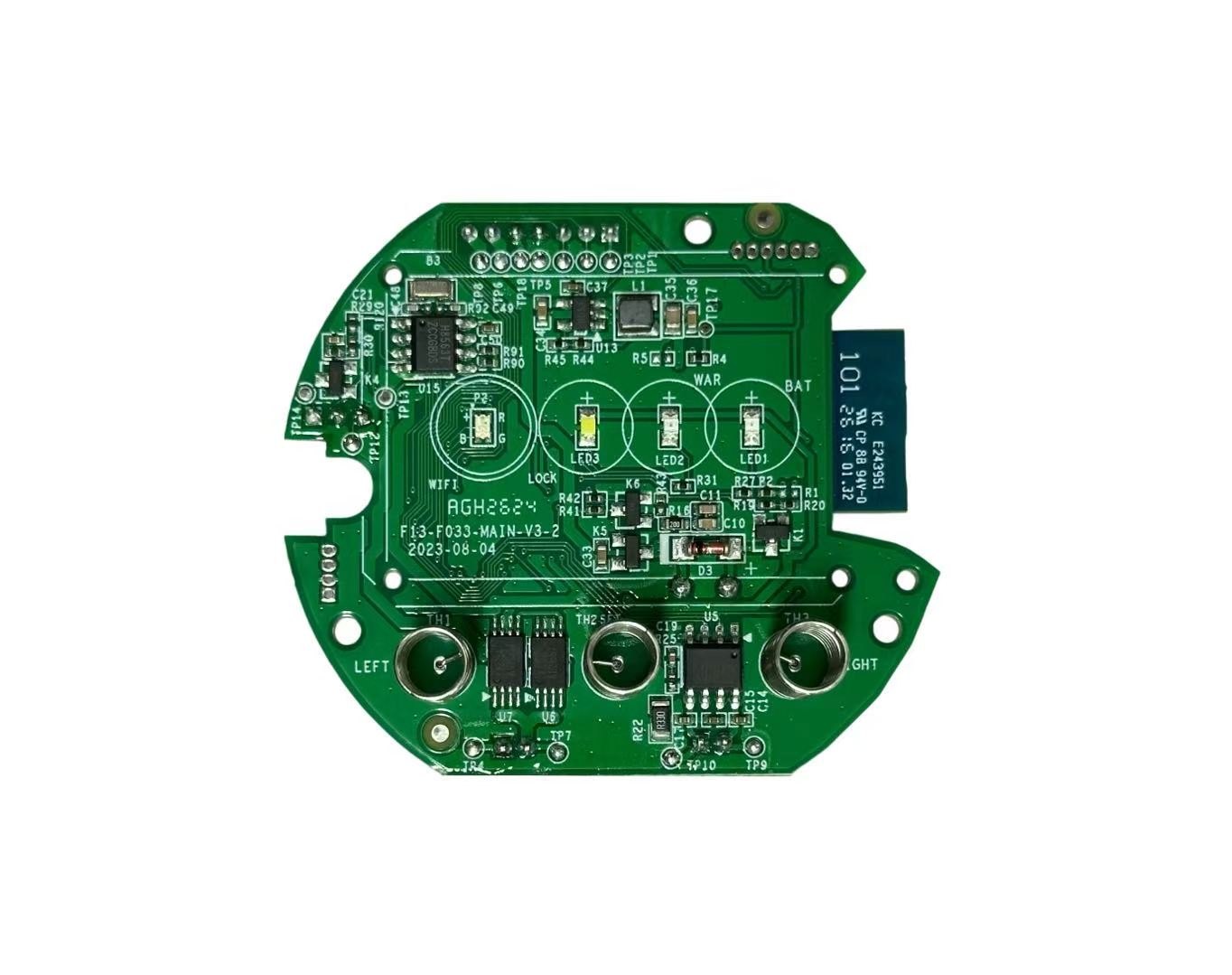

El módulo WBR3 integrado proporciona una plataforma de hardware para comunicación inalámbrica y el controlador principal coordina los dispositivos periféricos y la lógica de operación. Las marcas visibles de la placa de circuito incluyen WIFI, LOCK, WAR, BAT y posiciones relacionadas a la izquierda y a la derecha. Estas marcas indican comunicación inalámbrica integrada, una función de bloqueo, un indicador de advertencia, estado de la batería y control direccional del dispositivo. Las luces indicadoras LED y los zumbadores integrados brindan información visual y auditiva para diferentes estados operativos.

La PCBA utiliza ensamblaje mixto con un fuerte enfoque en SMT. Lleva una MCU montada en superficie, circuitos integrados de controlador, dispositivos de administración de energía, resistencias, capacitores, diodos y otros componentes electrónicos compactos en ambos lados de la placa. La tecnología de montaje en superficie permite una alta densidad de componentes y al mismo tiempo mantiene el factor de forma compacto que necesitan los dispositivos inteligentes con limitaciones de espacio. Los conectores y otros componentes específicos de la aplicación siguen el diseño del producto final.

La placa también incluye circuitos para funcionamiento con batería, adquisición de señales, control de salida y conexiones de periféricos externos. Estas funciones permiten que la PCBA sirva como centro de control electrónico entre comunicaciones inalámbricas, sensores, indicadores, alarmas y cargas electromecánicas. Esto se adapta a aplicaciones como sistemas de PCB de cerraduras inteligentes, terminales de seguridad conectados, dispositivos de control de acceso y otros productos compactos de IoT que necesitan comunicación remota y control de dispositivos locales.

Para proyectos de IoT personalizados, los servicios de ensamblaje de PCB SMT cubren la fabricación de PCB, la adquisición de componentes, la producción de SMT, el ensamblaje de componentes híbridos, la programación, la inspección y las pruebas funcionales, de acuerdo con los requisitos de diseño del cliente. La configuración del conector, el perfil de la PCB, los módulos inalámbricos, las funciones de control y la selección de componentes también varían según el diseño del producto. Durante todo el proceso de producción se aplican procesos de fabricación sin plomo ni halógenos.
