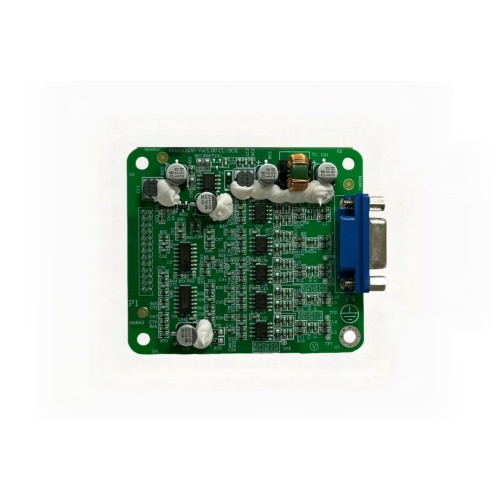

Controlador de acondicionamiento de señal VGA PCBA

Esta placa de procesamiento de señal VGA está diseñada para el procesamiento de señales de vídeo analógico y la activación de interfaces en equipos de visualización industriales y sistemas electrónicos integrados. La placa utiliza una PCB FR-4 verde compacta e incluye un conector VGA estándar, múltiples circuitos integrados de procesamiento de señales analógicas, componentes de administración de energía, inductores, capacitores electrolíticos y componentes pasivos densamente dispuestos.

El circuito se centra en la transmisión y acondicionamiento de señales VGA y proporciona una interfaz de hardware entre la electrónica de control ascendente y el equipo de visualización externo. Su diseño compacto coloca múltiples canales de procesamiento de señales junto a secciones dedicadas de regulación y filtrado de potencia. Para aplicaciones que necesitan una PCB VGA personalizada, la arquitectura del circuito admite acondicionamiento de señales de video analógicas, control de interfaces y administración de integridad de señales para cumplir con los requisitos del equipo objetivo.

La mayoría de los componentes electrónicos se ensamblan utilizando tecnología de montaje en superficie, por lo que la colocación densa de los componentes cabe dentro del área limitada de la placa. El ensamblaje de PCB de montaje en superficie admite circuitos integrados de paso fino, componentes pasivos, dispositivos de alimentación y configuraciones de conectores mixtos, y la fabricación SMT controlada mantiene la calidad de la soldadura constante y admite un ensamblaje repetible tanto para la verificación de prototipos como para las cantidades de producción. Los múltiples puntos de prueba integrados también brindan un acceso conveniente para la inspección eléctrica y la depuración durante la fabricación.

Como placa de señal de video compacta, esta PCBA funciona en monitores industriales, terminales de visualización integradas, equipos de control y otros sistemas que necesitan conectividad VGA. La selección de componentes, la configuración de la interfaz, las dimensiones de la PCB, los requisitos de prueba y los circuitos de procesamiento de señales se pueden adaptar a diferentes diseños de equipos, por lo que la placa proporciona una plataforma de hardware práctica para placas amplificadoras de video personalizadas y aplicaciones de interfaz de pantalla analógica.
