Módulo controlador de luz y alimentación PCBA

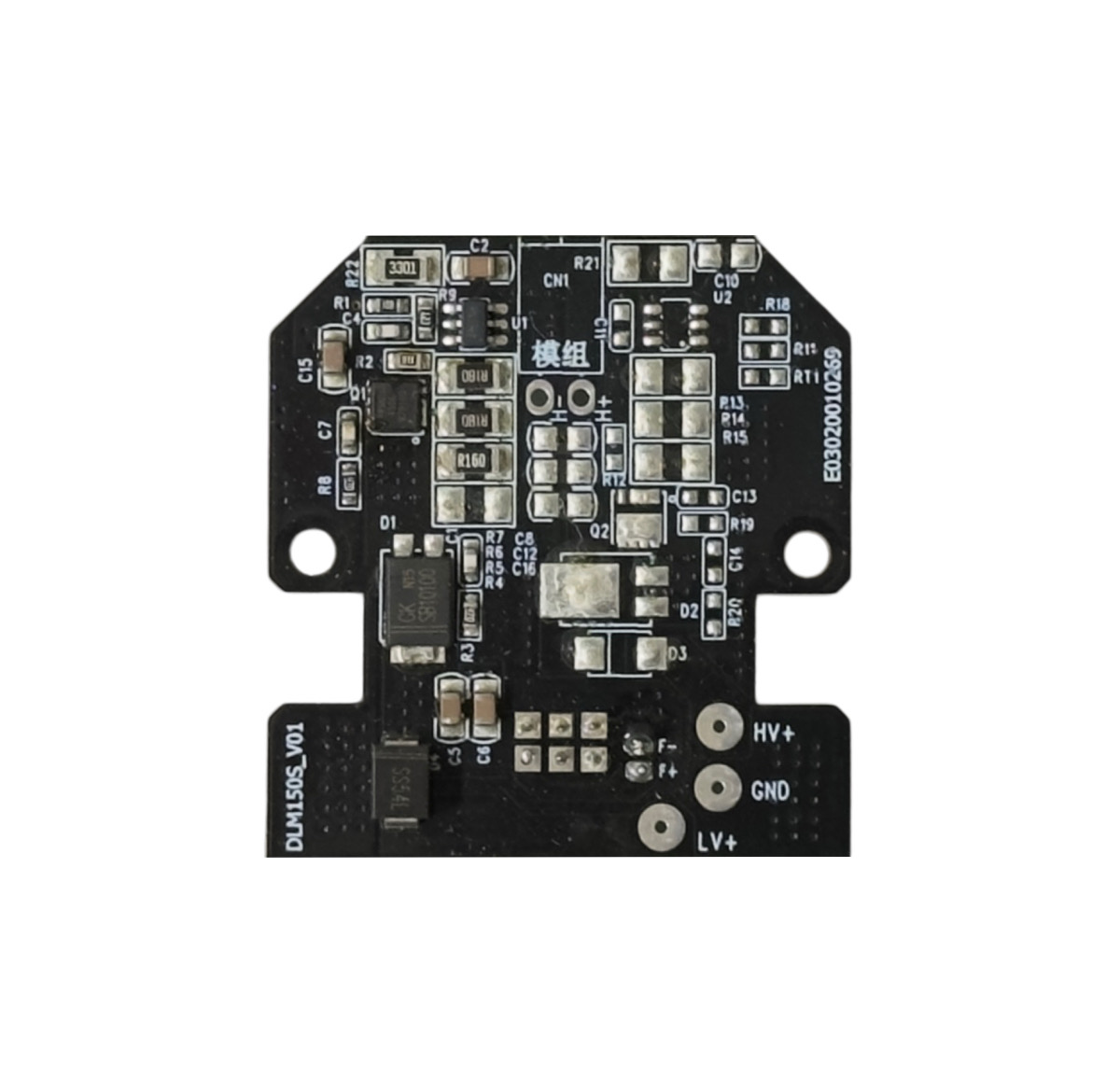

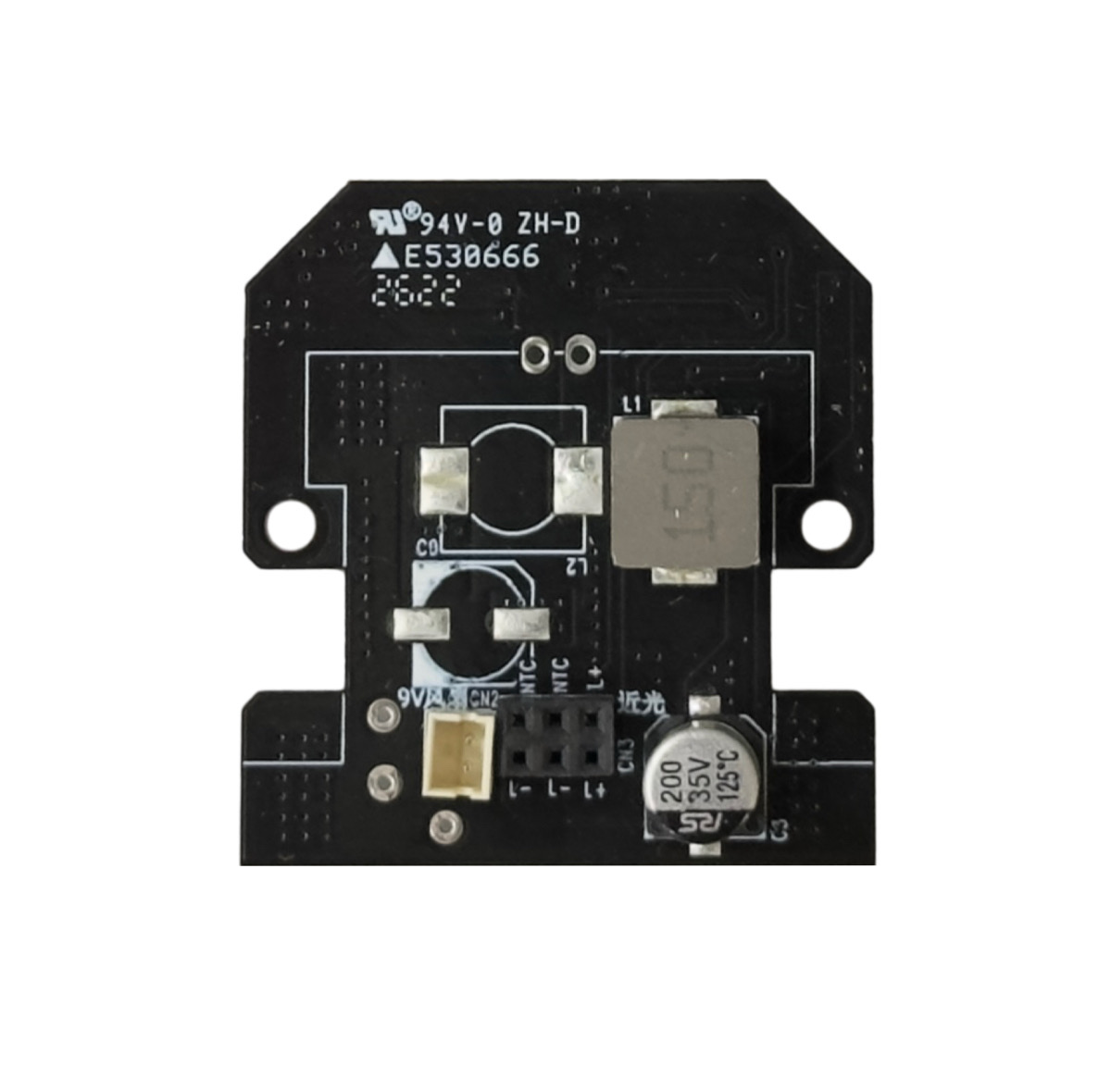

La placa utiliza una estructura de ensamblaje SMT de doble cara cargada con MOSFET de potencia, circuitos integrados de administración de energía, inductores SMD, condensadores electrolíticos, diodos, resistencias de detección de corriente y otros componentes de montaje en superficie colocados en ambos lados de la PCB. Los puntos de conexión visibles incluyen terminales de alimentación HV+, LV+ y GND, además de conectores dedicados marcados para un ventilador de 9 V y una salida de iluminación. Este diseño permite que el módulo admita conversión de energía, salida de carga controlada y operación del ventilador auxiliar dentro de un único circuito compacto.

Para aplicaciones de electrónica de potencia, lo más importante es un ensamblaje confiable de montaje en superficie porque los dispositivos de conmutación, los componentes de detección de corriente, los inductores y los circuitos integrados de control deben funcionar juntos bajo cargas eléctricas cambiantes. La colocación precisa de los componentes, la impresión controlada de soldadura en pasta, la soldadura por reflujo y la inspección mantienen las conexiones eléctricas consistentes en toda la PCB de doble cara densamente poblada.

El diseño compacto también muestra la capacidad interna en el ensamblaje de PCB SMT para placas de circuito de forma irregular y de doble cara. Los diferentes tamaños de paquetes SMD, componentes de alimentación, requisitos térmicos y diseños de conectores siguen los archivos de PCB, las especificaciones de BOM y los planos de ensamblaje del cliente. La fabricación cubre la fabricación de PCB, el abastecimiento de componentes, la producción de SMT, la inspección, la programación y las pruebas funcionales según los requisitos del proyecto.

Con funciones integradas de conversión de voltaje y control de carga, este módulo controlador de luz sirve para pequeños sistemas de iluminación, equipos electrónicos, dispositivos industriales y otras aplicaciones que necesitan una administración de energía compacta y una salida controlada. El diseño de la PCB, las interfaces eléctricas, la selección de componentes y la configuración de salida se crean según los diseños específicos del cliente. En toda la producción también se aplican procesos sin plomo ni halógenos.
