PCBA de alimentación CC-CC de forma especial

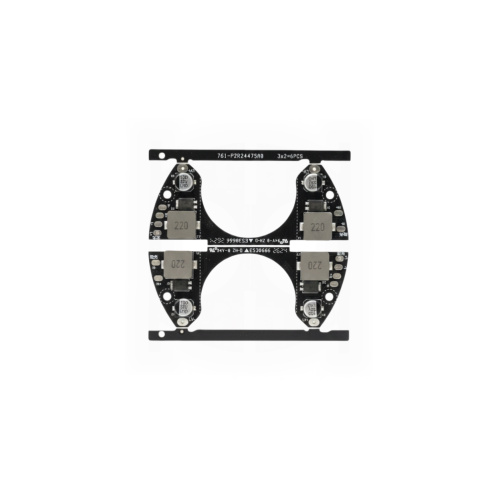

La placa de alimentación CC-CC de forma especial está construida como un módulo de conversión de energía compacto para equipos electrónicos con limitaciones de espacio. Cada placa tiene un perfil en forma de media luna y utiliza conexiones de soldadura en lugar de conectores externos. Esa forma permite que la placa caiga en estructuras mecánicas personalizadas. Los tableros vienen en un panel de producción de unidades múltiples con pestañas separables y perforaciones tipo mordedura de ratón, por lo que el ensamblaje sigue siendo eficiente hasta que las unidades se separan para la instalación final.

El circuito de potencia lleva un inductor de potencia, un condensador electrolítico, un circuito integrado de administración de energía y las piezas montadas en superficie necesarias para la conversión, regulación y filtrado de voltaje CC-CC. El inductor de potencia lleva una marca visible "220". La disposición ajustada de los componentes empaqueta los circuitos de conversión de energía en el contorno irregular de la placa mientras mantiene las almohadillas de soldadura accesibles para el cableado. El voltaje de entrada, el voltaje de salida, la corriente y la potencia nominal dependen de la configuración final del circuito y de los requisitos de la aplicación.

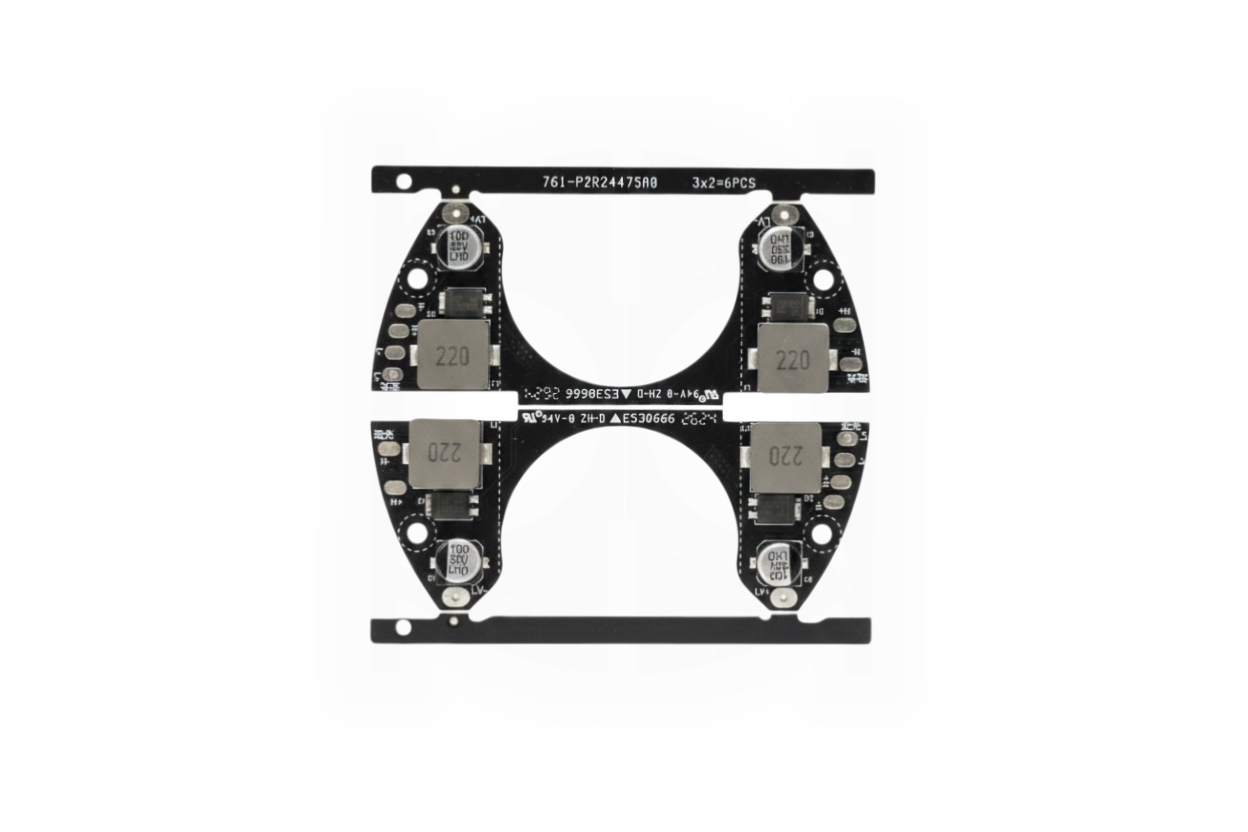

Esta placa se ensambla con todos los componentes mediante tecnología de montaje en superficie. Luego, en un solo ciclo de fabricación, se colocan muchas unidades de manera consistente. Desde una perspectiva de fabricación SMT, combinar varias placas irregulares en un solo panel puede mejorar el manejo durante la impresión de pasta de soldadura, la colocación de componentes y el reflujo. Este enfoque de panelización aún puede mantener la eficiencia de producción de SMT antes de que los tableros de energía individuales se separen para el ensamblaje posterior.

Después de la despanelización, cada placa convertidora CC-CC compacta se instala individualmente dentro del dispositivo de destino. El contorno de la placa, el diseño de la almohadilla de soldadura, la configuración del panel y la ubicación de los componentes pueden cambiar para adaptarse a las diferentes necesidades de diseño eléctrico y de gabinete. La estructura se adapta a módulos de potencia personalizados donde una placa rectangular estándar no cabe en el espacio disponible.
